在数控系统性能得到不断地改善和提高的同时,数控系统的功能也在不断
地丰富,数控加工过程的可视化给操作人员提供了一个友好的人机环境,使信
息交流不再局限于用文字表达,而可以直接使用图形、图像、动画等可视信
息。数控加工过程可视化的一个难点是在保证加工过程连续的情况下,实时地
显示加工过程。加工过程显示的动画效果和图形的随时放大、缩小、旋转和平
移是评价数控系统可视化的一个重要方面。目前,数控系统通常采用线框结构
显示刀具的加工轨迹。这种方法的计算过程简单,但是显示的三维效果比较
差,在多层刀轨显示时,可观性更差。数控加工仿真是利用计算机技术构建一个虚拟环境直观地模拟实际加工过程,为检验NC代码、碰撞干涉及预测加工精度提供了强有力的工具,对实现加工过程的在线控制及生产过程的自动化具有重要意义。

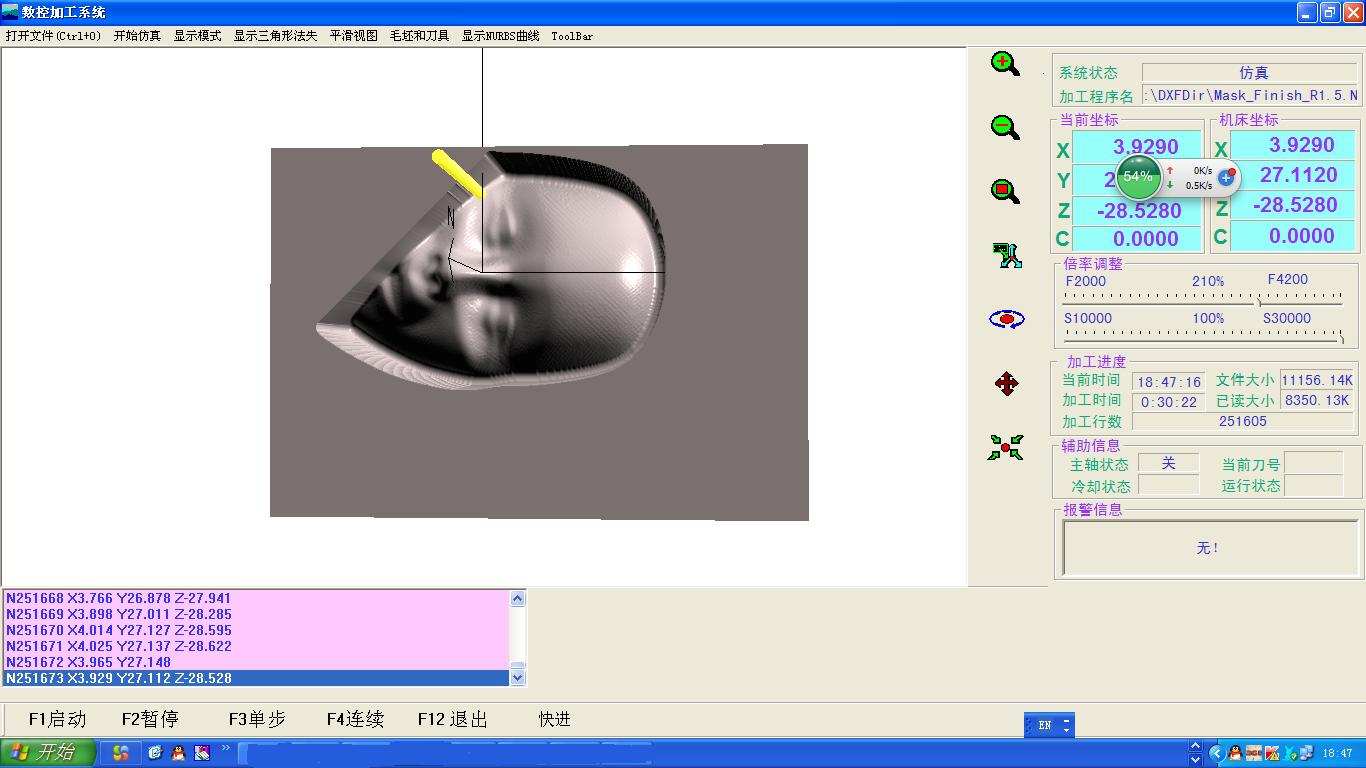

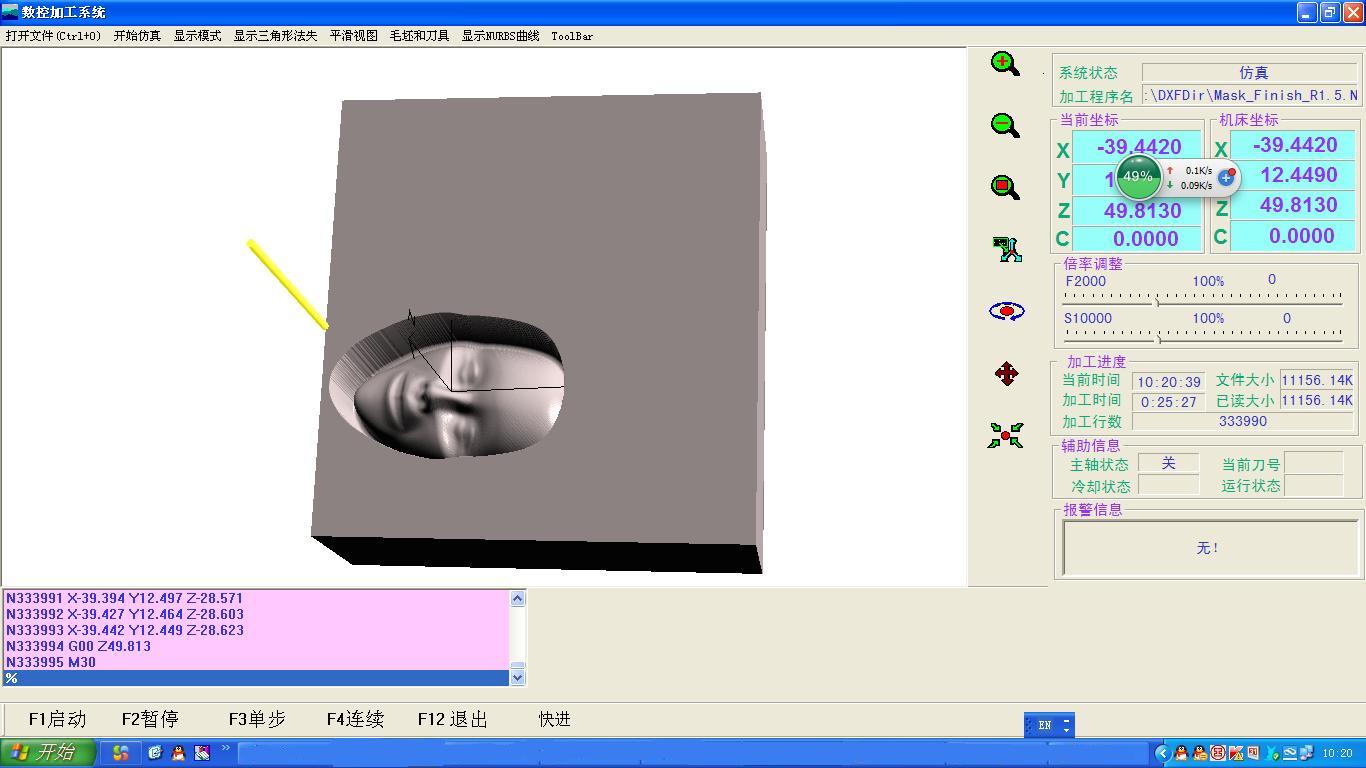

为此,上海隆欣自动化技术有限公司推出基于OPENGL的三维数控加工仿真软件,可以对NC文件进行在线模拟加工,可以大大提高零件加工的成品率以及效率。
主要技术指标跟性能:
◆全中文友好的操作界面

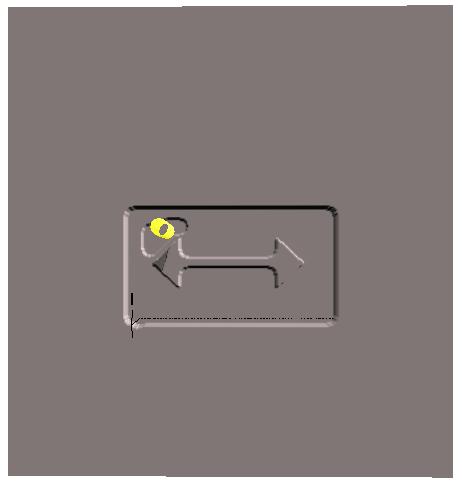

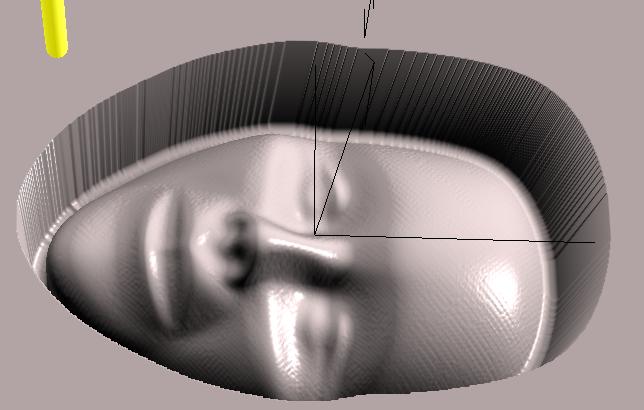

◆三维效果图形仿真
◆各种形状刀具选择及自定义仿真过程
◆与数控系统完全一致的操作仿真过程
◆多种速度可调的仿真功能
◆支持2.5轴以及3轴的铣削,雕刻,雕铣进行在线加工仿真
◆可接受CAM自动生成的NC程序(Cimatron、Pro/E等)
◆可自动判断加工产生的干涉
◆支持对NURBS曲线的加工仿真
具体细节如下:
●实时在线仿真,最大还原实际加工过程
●可以对仿真的图形进行光顺平滑,增强显示效果
●界面友好,便于操作
●可以对2.5轴跟3轴的NC代码直接在线仿真
●支持包含NURBS曲线在内的大部分NC指令
